随着风力发电装机规模持续扩大，升压站作为风电场的“心脏”，其设备运行可靠性直接关系到整个风电场的安全与发电效益。然而，升压站内变压器、断路器、隔离开关、母线接头等关键设备长期处于高电压、大电流、强电磁干扰环境下，传统点温监测和人工巡检方式存在盲区多、响应慢、效率低等问题。红外热成像在线监测技术的引入，正以“可视化、全天候、精准预警”的独特优势，彻底改变升压站设备热隐患管理方式。

一、为什么升压站迫切需要红外热成像监测？

升压站设备故障中，超过70%与异常发热有关——接触不良、过载、绝缘老化、内部缺陷等都会导致温度异常升高。传统方式主要依赖：

手持红外点温仪逐点测量，漏检率高；

人工定期巡检，无法实时捕捉突发性温升；

单点传感器只能监测固定部位，无法覆盖整个设备面。

而红外热成像在线监测系统，能够以非接触方式实时获取设备表面温度分布图像，将看不见的热隐患变成清晰的图像，真正实现“防患于未然”。

二、四大核心优势，打造升压站智能热监测体系

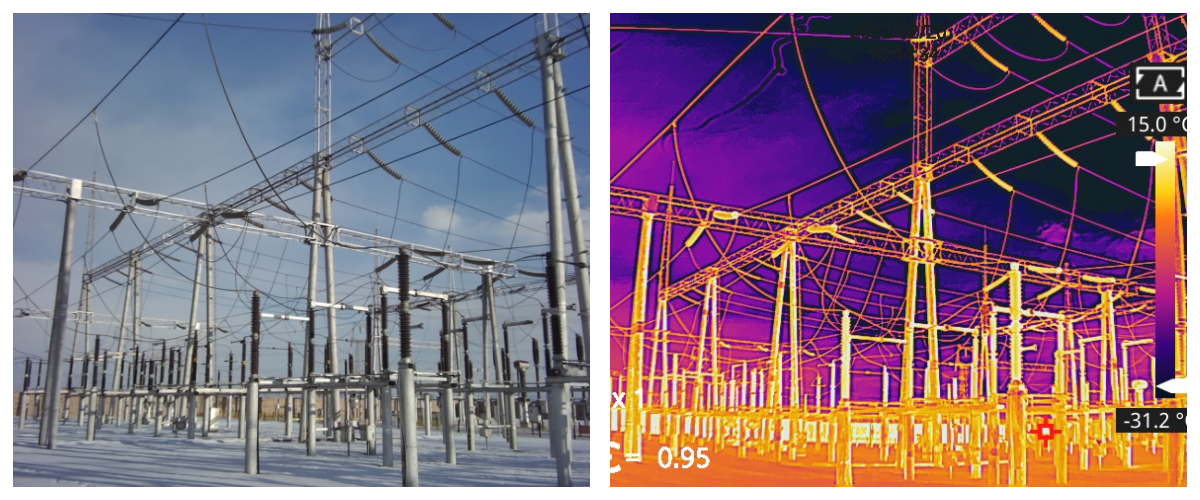

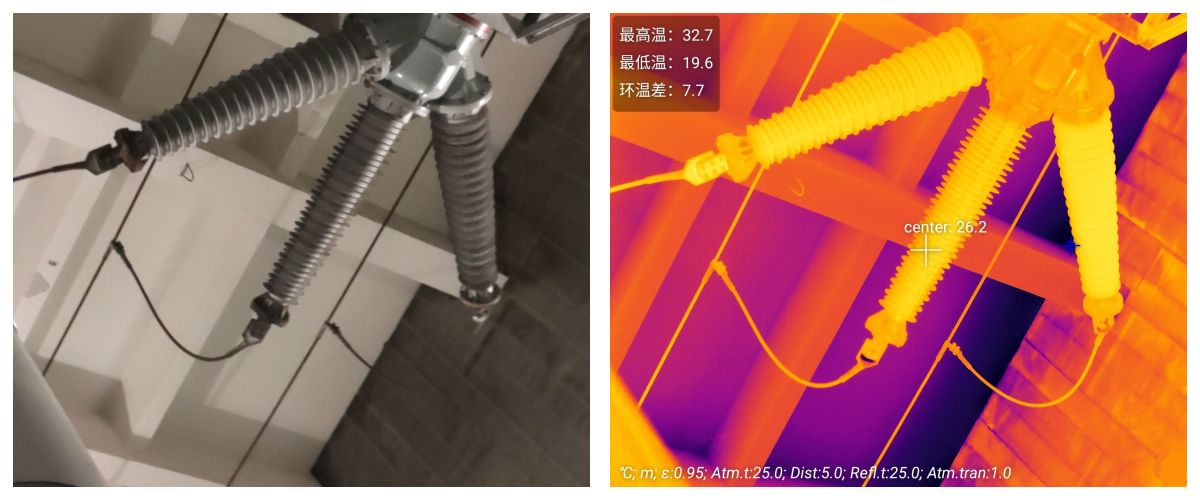

优势一：可见光+红外双光成像——看得清，更看得懂

单纯的红外热图虽然能显示温度，但难以准确定位具体设备部件。双光融合技术将可见光高清图像与红外热图精确叠加，运维人员在监控中心即可直观看到：“发热点位于2号主变压器A相高压套管接线板处，温度达89.5℃”，无需再对照图纸猜测。

这一优势在复杂设备密集的升压站尤为突出——设备热隐患“一目了然”，即使是经验不足的值班人员也能快速识别异常部位，大幅降低误判和漏判风险。

优势二：多形态设备部署——全场景无死角覆盖

升压站环境复杂，不同区域对监测设备的需求各异。我们的方案提供：

云台型双光热像仪： 主变区、GIS室等大范围区域，水平360°旋转，垂直-90°~+90°，一台覆盖整个区域

卡片式/固定式筒机： 开关柜、电容器组、电缆夹层，定点持续监测，重点关注高频发热设备

手持式热像巡检设备： 人工补充巡检、应急排查，灵活机动，可作为在线系统的复核手段

多形态设备协同工作，既实现24小时在线不间断监测，又保留人工复核的灵活性，构建“机器为主、人为辅”的立体监测网络。

优势三：多样化温度监测——从“看见发热”到“分析趋势”

简单的*温报警远远不够。本方案提供三种温度分析维度：

设备轮廓温度场：自动识别变压器、断路器、隔离开关等设备外形，提取整个设备表面的温度分布，避免“只见热点不见整体”。

点、线、框组合测温：可在热图上自由设置测温点（监测固定点）、测温线（分析温度梯度）、测温框（统计区域*/*/平均温度），精准定位热隐患。

运行状态趋势分析：系统自动记录每个测温点的历史温度数据，生成温度-时间曲线。通过分析温升速率、周期性波动等特征，在温度尚未达到报警阈值时即可识别劣化趋势，实现“故障提前预警”。

优势四：高温预警与联动——全过程可追溯

预警不是目的，快速响应和闭环管理才是关键。本方案内置多级预警机制：

关注预警（如 >65℃）：系统弹窗提示，值班人员确认是否需加强观察；

告警预警（如 >80℃）：声光报警，同时自动触发抓图+录像，保存故障发生前后的完整过程；

紧急报警（如 >95℃）：联动风机、消防预告警系统，并向相关人员手机推送紧急通知。

所有报警事件均自动生成报告，包含：红外热图、可见光图、温度曲线、报警级别、处理状态。从发热出现到处置闭环，全过程有据可查，满足电力行业安全追溯管理要求。

三、应用案例：某100MW风电场升压站改造效果

某风电场升压站部署本系统后，三个月内取得显著成效：

提前发现3处隔离开关触头接触不良（温升达40℃以上），避免了一起可能的短路跳闸事故；

发现2号主变套管接头松动，温度由75℃逐步升至98℃，系统在85℃时发出告警，检修及时，未造成停电损失；

人工巡检频次从每日2次降至每3日1次，有效提升运维效率。

四、结语

风力发电升压站的环境特殊性——地处野外、电磁干扰强、无人值守时间长——决定了其设备温度监测必须走向在线化、可视化、智能化。红外热成像在线监测方案，以双光融合实现直观定位，以多形态设备覆盖全场景，以多样化温度分析实现趋势预警，以多级联动确保闭环管理。这不仅是监测工具的升级，更是风电场运维理念的转变：从“事后抢修”走向“事前预警”，从“盲人摸象”走向“一目了然”。对于追求安全、*、智慧运营的风电场而言，红外热成像在线监测已成为升压站不可或缺的“智能哨兵”。
