回转窑筒体温度异常引发的生产停顿与安全隐患，根源在于传统测温手段无法实时、直观地呈现窑内耐火材料与窑皮的状态变化。西安宏汇卓自研回转窑筒体温度红外热成像监测预警系统，以红外热成像技术为核心，将筒体表面温度场转化为可视化图像，实现对窑皮厚度、结圈趋势、耐火砖脱落等工况的实时诊断与预警。该系统通过全天候温度曲线绘制、分区报警、耐材台账管理、历史数据回放等功能，为工艺操作提供从“被动抢修”转向“主动干预”的数据依据，从感知层面保障回转窑运行的安全性与稳定性。

一、问题的根源：窑温异常为何难以被及时察觉

回转窑是水泥生产线的核心热工设备，筒体内部以1450℃以上的高温完成生料向熟料的转化。窑内耐火砖与窑皮共同构成保护筒体钢壳的“隔热屏障”，一旦这层屏障出现减薄、脱落或不均匀附着，高温将直接传导至筒体表面，轻则造成局部过热，重则引发“红窑”甚至烧穿事故，迫使生产中断。

然而，这一劣化过程往往是渐进且隐蔽的。传统监测手段存在明显局限：热电偶仅能获取窑内单点温度，且需穿透窑体安装，易受机械磨损；手持式点温仪只能抽检局部，无法形成连续的温度场视图；人工巡检依赖经验判断，夜班或恶劣天气下漏检风险更高。更关键的是，窑内窑皮的厚度变化、结圈的早期形成趋势、耐火砖的逐步减薄，这些隐患在造成筒体温度显著升高之前，几乎无法通过常规参数察觉。当操作人员从窑电流、负压等间接指标中察觉异常时，往往已进入需要停窑处理的阶段。

这一困境的本质，是“窑内状态的不可见性”。解决窑温异常问题，首先需要让窑内状态“看得见”。

二、技术方案：将温度场转化为可读的工况图像

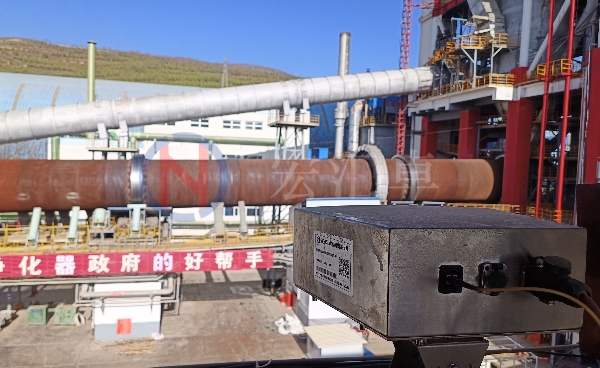

西安宏汇卓回转窑筒体温度红外热成像监测预警系统的核心思路，是利用红外热成像技术将筒体表面的红外辐射转化为可视化的温度分布图像。系统采用氧化钒非制冷红外焦平面探测器，分辨率达1200×600，热灵敏度优于40mk，图像频率25Hz，测温范围覆盖-20℃至550℃，测温精度控制在±2℃或读数的±2%以内。这意味着筒体表面每一个像素点都对应一个精确的温度值，整幅热像图构成一个完整的温度场“快照”。

从物理机理上看，该系统捕捉的正是窑内状态的“外部映射”。耐火砖减薄或脱落时，该区域的热阻降低，内部高温更直接地传导至筒体表面，形成局部“热斑”；窑皮增厚或结圈形成时，额外的隔热层使筒体表面温度相对降低，表现为低温异常带。通过持续扫描筒体表面并生成展开的温度图像，系统将窑内不可见的耐材状态与窑皮分布转化为可量化、可追溯的温度数据。

这一技术路径的有效性，已在工业实践中得到验证。红外热成像用于回转窑筒体监测的价值，不在于替代窑内测温，而在于提供一种非接触、全覆盖、连续运行的“筒体热诊断”能力。它让操作人员首次能够以完整的温度场视角，审视窑体全长范围内每一米、每一角度的热状态。

三、从“看见”到“预见”：监测数据的工况诊断逻辑

热像图的呈现只是起点。真正解决“窑温异常导致停顿”的问题，需要将温度数据转化为可指导操作的工况判断。

窑皮与结圈的识别。窑皮是附着在耐火砖表面的熟料层，正常厚度约200mm，起到保护耐火砖的作用。当窑皮局部增厚演变为结圈时，窑内通风受阻、物料运动紊乱，窑电流升高，严重时需停窑处理。从筒体温度的角度看，结圈区域因隔热层增厚而表现为异常低温带。系统通过全窑温度曲线的持续绘制，使操作人员能够观察到某一区段温度的渐进性下降趋势，在结圈尚未硬化、仍可通过工艺调整（如调整火焰形状、改变生料率值）消除的阶段及时干预。

耐火砖减薄与脱落的预警。与结圈相反，耐火砖减薄或脱落导致筒体表面出现异常高温。系统的高温报警功能可设定阈值，当某区域温度超过安全限值时自动触发报警。更重要的是，通过持续监测同一位置在不同时间的温度变化，系统能够捕捉到温升速率异常——例如某点温度在数小时内持续攀升——这种趋势性预警比单纯阈值报警更具前瞻性，为停窑检修决策留出时间窗口。

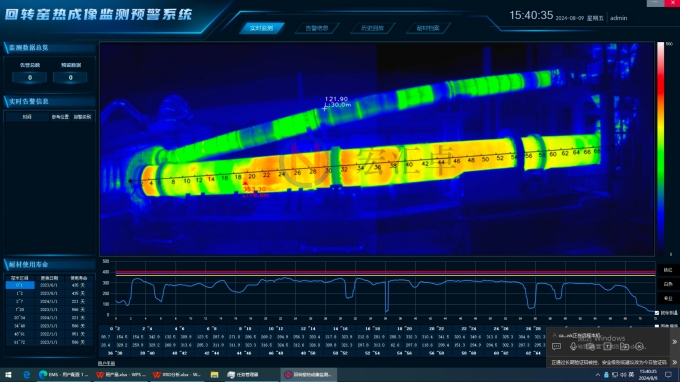

分区显示与灵活报警。系统将窑体按工艺段或自定义区域划分，实时显示各区域温度状态。当某区域温度高于或低于报警阈值时，背景颜色发生变化，使异常区域在控制室屏幕上“一目了然”。报警记录支持按时间、类型、级别查询，便于事后追溯与原因分析。

四、系统功能的工程价值：从数据到管理闭环

该系统的价值不仅在于实时监测，更在于将温度数据嵌入日常生产管理流程，形成从“监测—预警—调整—记录—分析”的闭环。

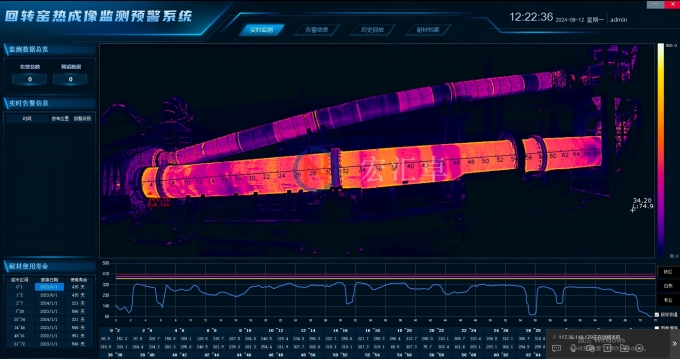

温度曲线的空间对应。系统自动绘制全窑温度曲线，并将窑的长度米数位置与曲线绘制米数上下布局一一对应。这意味着操作人员看到曲线上的某一异常波动时，能够立即定位到窑体的具体位置，判断其处于烧成带、过渡带还是冷却带，为燃烧器调整或冷却风机移动提供精确的空间参照。

耐材台账与可视化对照。系统软件内置耐火材料台账管理功能，记录各段耐材的配置类型、砌筑时间、预期使用寿命。结合监测画面的实时温度状态，管理人员可以将“耐材使用周期”与“实际热状态”进行对照——某段耐材虽未到理论更换周期，但筒体温度已持续偏高，提示可能存在异常减薄，应优先安排检查。这种数据驱动的耐材管理，取代了单纯依赖日历周期的粗放模式。

历史回放与班组统计。系统支持不小于12个月的红外热成像画面与曲线历史记录查询回放，使工艺人员能够回溯任意时段的历史窑况，分析温度异常与操作参数之间的关联。按班组进行报警统计并生成日报、月报、年报，则将筒体温度管理纳入日常绩效考核，推动操作层面的主动关注。

五、结语

回转窑窑温异常引发的生产停顿，本质上是一个“感知滞后”问题。当隐患的显现速度超过了发现速度，停窑就不可避免。西安宏汇卓回转窑筒体温度热成像监测预警系统的意义，在于将筒体表面温度从“巡检抽检的数据点”升级为“连续覆盖的温度场”，将窑内耐材与窑皮状态从“不可见”转化为“可读的图像与曲线”。

对于面临窑温异常困扰的水泥企业而言，这一系统提供的不是简单的测温工具，而是一种工艺管理的“视觉增强”：操作人员得以在异常形成的早期阶段“看见”隐患，在停窑发生之前做出调整。当窑内工况从黑箱变为一幅持续更新的温度图景，回转窑的安全稳定运行便有了可依赖的感知基础。
