在电力系统中，变电站作为电能转换与分配的核心枢纽，其设备的安全稳定运行至关重要。主变压器等关键设备在长期高负荷运行下，因接头松动、接触不良、过载或绝缘老化等问题导致的异常温升，是引发设备故障甚至停电事故的主要隐患。传统的点温仪巡检方式存在覆盖面有限、数据孤立、无法直观定位等痛点。为此，基于红外热成像与可见光双光融合的变电站温度热成像监测系统应运而生，以“可视化、智能化、立体化”的全新手段，为变电设备的状态检修与预警管理提供了强有力的技术支撑。

一、 立体覆盖：主变区域的关键布防

针对变电站中风险等级*的主变区域（主变室），系统遵循“*覆盖、重点监控”的原则进行精细化部署。在主变区域，科学配置了不少于2个方向的监控镜头，每个镜头均集成红外热成像与高清可见光双光模块。通过多角度、多机位的协同布点，确保监控视角无盲区，能够完全覆盖主变本体、套管、油枕、散热器及所有连接点等全部巡视区域。这种立体化的前端感知层设计，为后续的精准分析与预警奠定了坚实的数据基础。

二、 双光融合：从“看见”到“看透”的升级

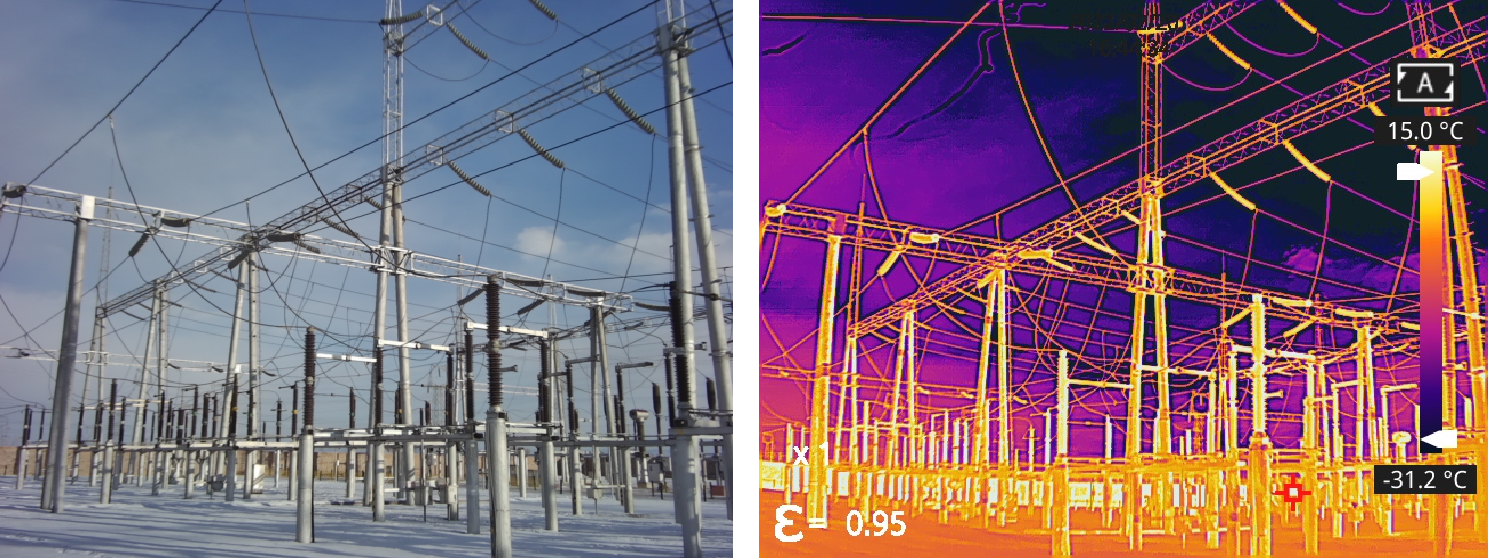

系统前端采用搭载红外分辨率高达640×512的云台摄像机，实现了可见光与红外双光成像的深度融合。

可见光高清取证：提供清晰的全彩视觉画面，便于运维人员直观确认设备外观状态及现场环境。

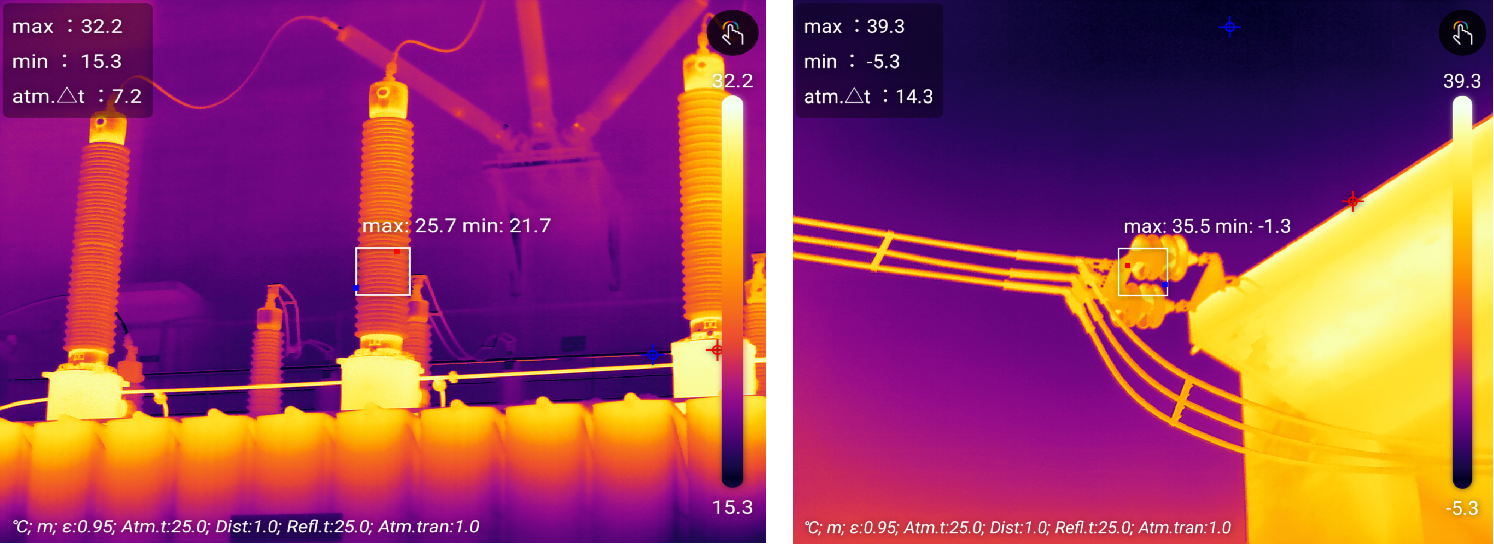

红外热像精准测温：凭借高分辨率红外探测器，能够捕捉细微至0.05℃的温度变化，将设备内部的热场分布转化为直观的热像图。

“双光合一”的技术优势，使得设备的电气连接点过热、内部绝缘缺陷等热隐患变得“一目了然”。运维人员无需靠近设备，即可在后台通过热像图与可见光图的叠加比对，快速定位高温点，实现了从“巡检”到“诊察”的跨越。

三、 多形态设备：构建全场景感知网络

为适应变电站复杂的物理环境和多样化的巡检需求，系统支持接入多形态设备，构建空天地一体的感知网络：

云台/球机：具备水平360度、垂直大范围旋转能力，适用于主变区域等大范围、多目标的动态巡航监测。

筒机：结构紧凑，安装灵活，适合对刀闸、开关柜等特定固定点位进行24小时不间断在线监测。

手持巡检设备：作为固定监控的补充，供运维人员在特殊天气、故障特巡或移动检修时使用，灵活弥补固定视角的局限性。

这种多形态设备的混合组网，确保了无论室内室外、定点或移动，均能实现温度数据的无缝采集。

四、 智能分析：多样化温度监测与趋势预警

系统不仅仅停留在“测温”层面，更内置了强大的智能分析算法，提供多样化的温度监测手段：

多维度测温工具：支持在红外热像图上自由绘制点（*温点）、线（温度曲线）、框（区域分析），实现对设备轮廓的精细化分析。通过设备轮廓的精准分割，系统能自动剔除背景干扰，精准锁定被监测设备本体的真实温度。

运行状态趋势分析：系统自动记录历史温度数据，生成设备运行的温度-时间曲线。通过分析温度变化趋势，系统能识别出设备是否存在持续升温、间歇性发热等早期故障征兆，实现从“被动报警”向“主动预测”的转变。

故障提前预警：结合大数据分析与专家诊断库，在设备温度达到极限阈值时，提前发出预警，为运维人员争取宝贵的处置时间。

五、 *联动：高温多级预警与过程追溯

针对高温隐患，系统建立了完善的高温多级预警机制与联动策略：

多级预警机制：根据设备的重要程度和温度风险等级（如注意值、报警值、紧急值），系统可设定不同的预警级别，并通过平台弹窗、声光报警、短信推送等多种方式通知相关人员，确保预警信息“发得出、收得到、不遗漏”。

智能联动：当触发高温报警时，系统可自动执行预设的联动任务，如抓图（自动保存报警瞬间的可见光与红外图片）、录像（启动录像记录故障全过程），并联动现场的声光报警器或消防辅助设备。

过程可追溯：所有报警事件、抓图、录像及历史温度数据均统一归档至后台管理系统。管理者可根据时间、设备、报警级别等关键词快速检索，完整还原故障发生的前因后果，为事故分析、故障诊断及运维考核提供了客观、准确的依据。

变电站温度热成像监测系统的应用，实现了对主变等核心设备温度状态的7×24小时全天候、*智能感知。它通过“双光融合可视化、多形态设备全场景覆盖、多样化分析精准诊断、多级联动*处置”的技术优势，改变了传统人工巡检的运维模式。该系统不仅大幅提升了设备热隐患的检出率与预警及时性，更通过数据驱动的趋势分析，推动变电站运维从“计划性检修”向“状态性检修”转变，为构建安全、*、智能的现代化新型电力系统提供了坚实的科技保障。
